单级FCW系列蜗轮减速机

单级FCW系列蜗轮减速机是一种常见的减速机械设备，通常用于降低电动机转速，增强输出扭矩。蜗轮减速机的主要特点包括：
1. **结构紧凑**：单级设计使得整个设备体积小，易于安装和使用。
2. **高传动效率**：相对较小的传动摩擦损失，提供较高的效率。
3. **稳定性好**：蜗轮蜗杆的设计使得传递过程平稳，能有效减少振动和噪音。
4. **可承受较高负载**：蜗轮减速机通常可以承受较大的轴向和径向负载。
5. **维护简单**：相较于其他类型的减速机，蜗轮减速机的维护和保养相对简单。
FCW系列蜗轮减速机在许多行业中都有应用，包括但不限于：
- 机电一体化设备
- 输送系统
- 加工机械
- 自动化设备
在选择和使用单级FCW系列蜗轮减速机时，需要考虑的因素包括减速比、输出扭矩、输入功率以及工作环境等，以确保其满足实际应用需求。

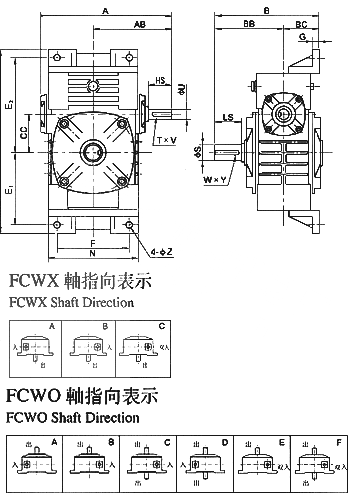

单级FCW系列蜗轮减速机结构图

Size	Ratio	A	AB	B	BB	BC	CC	E1	E2	F	M	N
40	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	152	90	123	78	45	40	72	97	70	195	96
50		175	105	145	95	50	50	90	110	90	225	115
60		195	120	165	110	55	60	102	129	100	257	126
70		234	140	195	130	65	70	120	155	120	305	155
80		264	160	210	140	70	80	140	180	140	350	174
100		300	178	253	163	90	100	165	215	190	410	224
120		385	230	285	185	100	120	195	255	220	495	264
135		435	260	320	210	110	135	230	285	260	560	304
155		494	300	392	252	140	155	250	305	280	605	330
175		548	325	412	262	150	175	273	348	320	675	370
200		594	350	480	305	175	200	305	390	370	749	424

Size	G	Z	Input Shaft			Output Shaft			Weight Kg
Size	G	Z	HS	U	T×V	LS	S	W×Y	Weight Kg
40	10	9	25	12	4×2.5	28	14	5×3	4.2
50	14	11	30	12	4×2.5	40	17	5×3	6.5
60	15	11	40	15	5×3	50	22	7×4	9
70	20	15	40	18	5×3	60	28	7×4	14
80	20	15	50	22	7×4	65	32	10×4.5	21
100	20	15	50	25	7×4	75	38	10×4.5	33
120	25	18	65	30	7×4	85	45	12×4.5	51
135	30	18	75	35	10×4.5	95	55	15×5	75
155	35	20	85	40	10×4.5	110	60	15×5	115
175	40	20	85	45	12×4.5	110	65	18×6	152
200	42	22	95	50	12×4.5	125	70	20×7	226
