单级标准FCDS型蜗轮减速机

单级标准FCDS型蜗轮减速机是一种常见的传动装置，广泛应用于各种机械设备中，用于降低转速并增加扭矩。它主要由输入轴、蜗轮、蜗杆、输出轴以及外壳等组成。以下是关于FCDS型蜗轮减速机的一些基本特点和优点：
### 特点：
1. **减速比大**：单级蜗轮减速机通常具有较大的减速比，能够有效将电动机的高速输出转化为低速高扭矩的输出。
2. **结构紧凑**：蜗轮减速机的结构设计紧凑，适合空间有限的应用场合。
3. **自锁性**：蜗轮蜗杆传动具备自锁功能，能够防止负载反向，使设备在停止时保持稳定。
4. **运行平稳**：蜗轮减速机在运行过程中噪音较小、振动少，能够保证设备平稳运行。
5. **耐磨损**：蜗轮蜗杆材料的选择和制造工艺，可以增强其耐磨性，提高使用寿命。
### 应用：
FCDS型蜗轮减速机可广泛应用于以下领域：
- 输送设备
- 自动化机械
- 工程机械
- 食品加工机械
- 包装机械
- 纺织机械
在选择蜗轮减速机时，需要考虑其减速比、输出扭矩、工作环境等因素，以确保设备的正常运行和效率。
如果您需要更具体的技术参数或者应用案例，请提供更多信息，我将竭诚为您解答。

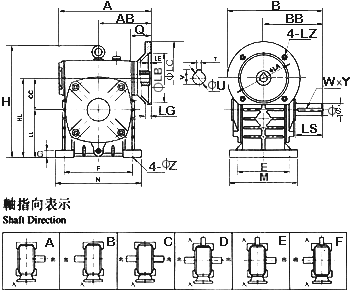

FCDS型蜗轮减速机结构图

Size	Inpower KW	Ratio	A	AB	B	BB	CC	E	F	G	H	HL	LL	M	N	Z
50	0.18	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	155	84	165	95	50	95	110	15	180	130	80	120	140	11
60	0.37		170	92	190	110	60	105	120	20	205	150	90	130	150	11
70	0.37		206	110	210	130	70	115	150	20	235	175	105	150	190	15
	0.75				230
80	0.75		232	128	240	140	80	135	180	20	265	200	120	170	220	5
	1.5
100	1.5		266	145	263	163	100	155	220	25	363	250	150	190	260	15
	2.2		270	149	288
120	2.2		340	182	310	185	120	180	260	30	424	300	180	230	320	18
	3.0
135	3.0		375	200	335	210	135	200	290	30	481	350	215	250	350	18
	4.0
155	5.5		442	236	402	252	155	220	320	32	536	390	235	280	390	20
175	7.5		465	240	412	262	175	250	350	40	550	435	260	310	430	20

Size	Flange						Output Hole			Output HShaft			Weight Kg
Size	LA	LB	LC	LE	LG	LZ	Q	U	T×V	LS	S	W×Y	Weight Kg
50	115	95	140	5	10	M8	25	11	4×12.8	40	17	5×3	7
60	130	110	160	5	12	M8	35	14	5×16.3	50	22	7×4	11
70	130	110	160	5	12	M8	35	14	5×16.3	60	28	7×4	14
70	165	130	200	5	15	M10	45	19	6×21.8	60	28	7×4	14
80	165	130	200	5	15	M10	45	19	6×21.8	65	32	10×4.5	23
80	165	130	200	5	15	M10	55	24	8×27.3	65	32	10×4.5	23
100	165	130	200	5	12	M10	52	24	8×27.3	75	38	10×4.5	38
100	215	180	250	5	15	M12	62	28	8×31.3	75	38	10×4.5	38
120	215	180	250	5	18	M12	65	28	8×31.3	85	45	12×4.5	65
135	215	180	250	5	18	M12	65	28	8×31.3	95	55	15×5	84
155	265	230	300	5	20	M12	85	38	10×41.3	110	60	15×5	120
