双级FCEWDA型蜗轮减速机

双级FCEWDA型蜗轮减速机是一种常见的减速机械，广泛应用于工业传动系统中。它的结构设计为双级，即有两个级别的减速机构，能够实现更大的减速比，从而满足不同工况下的转速和扭矩要求。
### 主要特点：
1. **结构紧凑**：由于采用蜗轮蜗杆传动，减速机的体积相对较小，适合空间有限的场合。
2. **减速比高**：双级设计可以实现较高的减速比，通常能达到较大的扭矩输出。
3. **传动平稳**：蜗轮减速机工作时，运转平稳，噪音较低，适合于对噪音有要求的应用。
4. **自锁特性**：蜗杆传动具备一定的自锁功能，可以防止负载回转，适用于需要保持位置的场合。
5. **耐磨性强**：蜗轮蜗杆材料通常选用耐磨材料，使用寿命较长。
### 应用领域：
双级FCEWDA型蜗轮减速机可广泛应用于输送设备、起重机、自动化设备、精密机械等多个领域，特别是在需要高减速比和高扭矩输出的驱动场合。
如果你需要更详细的技术参数或设计要求，可以查阅相关技术手册或制造商的产品说明。

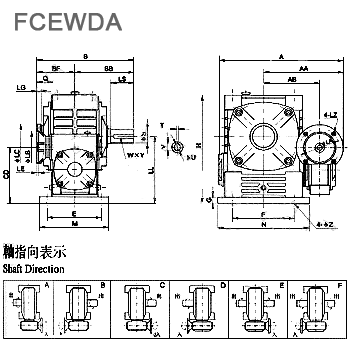

FCEWDA型蜗轮减速机结构图

Size	Inpower kw	Ratio	A	AA	AB	B	BB	BE	CD	E	F	G	H	LL	M	N	Z
40-60	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	258	182	112	186	110	76	100	105	120	18	195	120	130	150	11
50-80	0.18		314	209	139	224	140	84	133	135	180	18	268	163	170	220	15
60-100	0.37		363	241	161	255	163	92	160	155	220	20	330	200	190	270	15
70-120	0.37		429	275	195	295	185	110	190	180	260	25	395	240	230	320	18
	0.75		449	295
80-135	0.75		505	330	230	338	210	128	215	200	290	30	455	270	250	350	18
	1.5
100-155	1.5		565	365	265	397	252	145	235	220	320	32	493	290	280	380	20
	2.2		590	390		401		149
120-175	2.2		635	415	290	444	262	182	280	250	350	37	558	335	310	410	20
	3.0
135-200	3.0		691	448	323	505	305	200	310	290	350	45	620	375	360	435	22
	4.0

Size	Flange						InPut Hole			OutPut shaft
Size	LA	LB	LC	LE	LG	LZ	Q	U	T×V	LS	S	W×Y
40-60	115	95	140	5	10	M8	25	11	4×12.8	50	22	7×4
50-80	115	95	140	5	10	M8	25	11	4×12.8	65	32	10×4.5
60-100	130	110	160	5	12	M8	35	14	5×16.3	75	38	10×4.5
70-120	130	110	160	5	12	M8	35	14	5×16.3	85	45	12×4.5
70-120	165	130	200	5	15	M10	45	19	6×21.8	85	45	12×4.5
80-135	165	130	200	5	15	M10	45	19	6×21.8	95	55	15×5
80-135	165	130	200	5	15	M10	55	24	8×27.3	95	55	15×5
100-155	165	130	200	5	12	M10	52	24	8×27.3	110	60	15×5
100-155	215	180	250	5	15	M12	62	28	8×31.3	110	60	15×5
120-175	215	180	250	5	18	M12	65	28	8×31.3	110	65	18×6
135-200	215	180	250	5	18	M12	65	28	8×31.3	125	70	20×7
